Система видеодиагностики трубопроводов RIDGID Flatpack для трубопроводов диаметром до 150 мм (6")

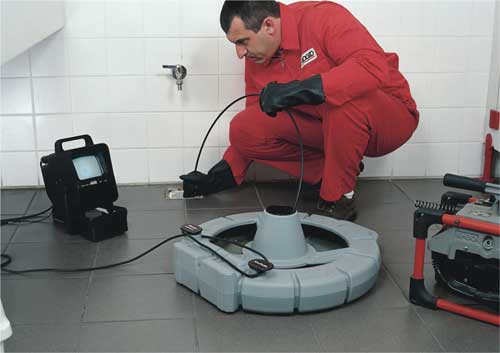

Модели RIDGID Compact / Flatpack представляют собой легкие автономные переносные видеосистемы, предназначенные для инспектирования канализационных (и других ) трубопроводов диаметром до 150 мм на длину до 30 метров, а так же для упрощения прочистки канализации и канализационных труб.

В состав видеосистемы Compact / Flatpack входит следующее оборудование:

- барабан в комплекте с проталкиваемым оптоволоконным, защищенным кабелем, головкой видеокамеры, передатчиком FleXmitter и стандартными принадлежностями.

- монитор.

Инструкция

Характерные особенности:

Закрытый антикоррозийный литой барабан

• Препятствует вытеканию грязи во время транспортировки и работы.
• Размеры: 61 х 19 х 69 см.
• Диаметр: 61 см.
• Вес: 5 кг.

• Наклонная подставка
• Защита от брызг обеспечивается при закрытой крышке корпуса видеомонитора.
• Разрешение для черно-белого монитора 400 строк, для цветного 330 строк, диагональ 5"
• Тумблер для переворота изображения на 180° ( функция только для черно-белого монитора)
• Разъем видеовхода / видеовыхода (тюльпан)
• Питание от сети 230 В или от аккумуляторной батареи 14,4 В (аккумуляторная батарея в комплект не входит)

Проталкиваемый кабель

• Диаметр 6,8 мм. Оптоволоконный сердечник обеспечивает жесткость кабеля, необходимую для для проталкивания камеры на дистанции до 30 метров, в то же время кабель обладает достаточной гибкостью для прохождения поворотов до 90°.
• Объектив  видеокамеры и кабель имеют водозащищенное исполнение и выдерживают давление до 10 атмосфер.

Пружинный держатель камеры

• Изготовлен из нержавеющей стали.
• Содержит передатчик FleXmitter 512 Гц
• Все электрокомпоненты камеры и пердатчика защищены и не подвержены механическим воздействиям.

• Небольшой диаметр головки камеры (всего 30 мм- цветная и 25 мм- черно-белая) позволяет легко преодолевать колена 90° даже в трубах диаметром 50 мм. Корпус из нержавеющей стали. Подсветка: 15 инфра-красных светодиодов (черно-белая) , 6 белых (цветная). Светодиоды защищены толстым прозрачным слоем высокопрочного пластика. Линза объектива - сапфировое стекло.
• Функция "Pipe View" с увеличенным углом обзора позволяет отчетливо видеть состояние внутренней поверхности трубы.



Модель	Диапазон, мм	Видеосистема SeeSnake Flatpack		Компоненты
		230В	С батареей и зар. устр.	Барабан включая кабель и камеру	Монитор	Батарея	Зарядное устройство
Цветная видеосистема    Flatpack	40 - 150	95587	95592	95582	95552	83407	84112
Черно-белая видеосистема Flatpack	40 - 150	93272	93577	93277	93257	83407	84112
